ICS是監視和操作站，本章講述其硬件結構和外圍設備。

目          錄

4.1 關鍵詞 1
4.2 系統結構 2
4.3 ICS和它的各種操作組件 4
4.4 冗余度和可靠性 7

4.1 關鍵詞
為本章將研究的內容.

（1）ICS的結構 4.2
（2）操作鍵盤 4.3
（3）工程鍵盤 4.3
（4）工作方式轉換開關 4.3
（5）功能鍵 4.3
（6）鼠標 4.4
（7）冗余度和可靠性 4-6

4.2 系統結構
（1）系統結構

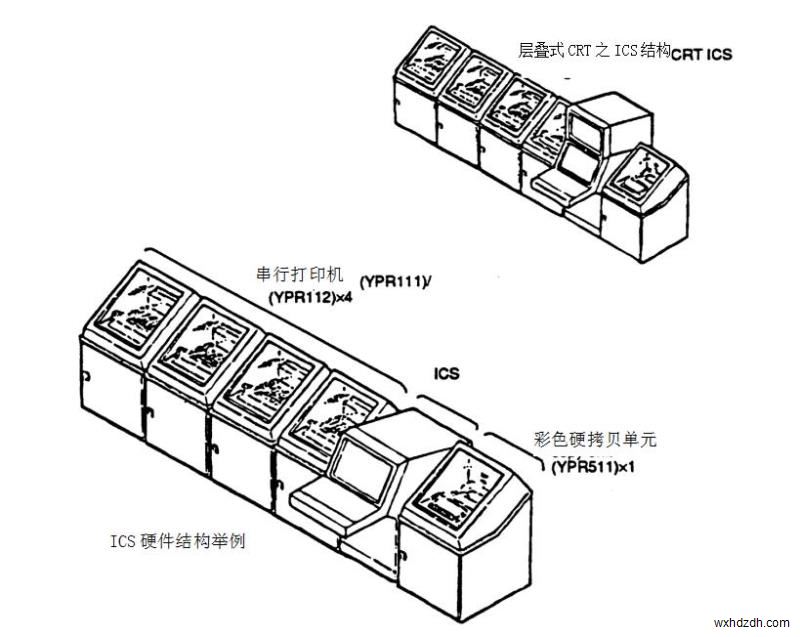

圖4.1顯示的例子，是以ICS作為人機界面，與串行打印機和彩色硬拷貝單元組成的系統結構。

圖4.1   具有人機界面的系統結構


根據CRT顯示格式，有兩種類型
1．ICS：21″CRT×1
2．層疊式ICS：21″CRT×2

這兩種類型除CRT結構、某些顯示能力和操作外，它們?cè)诠δ苌鲜且恢碌?，完成同樣的?huà)面操作。
（2）可連接到ICS上的外圍設備數量。

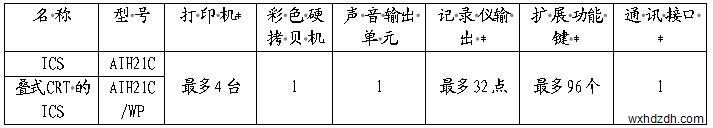

表4.1   可與 ICS連接的外圍設備數量

說明：可接的打印機和通訊口總數最多為4個。作記錄含義輸出和擴展功能鍵，需用一個通訊口。
*需用RS71通訊卡。

4.3 ICS和它的各種操作組件
一臺ICS由CRT顯示器、操作鍵盤、鼠標、工程和智能部件組成。

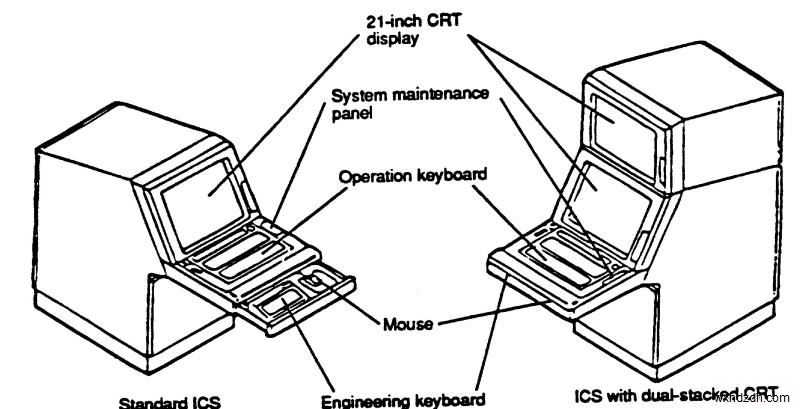

圖4.2所示為ICS的外觀和組件名稱。

Display:顯示器 System maintenance panel:系統維修面板 Operation keyboard:操作鍵盤 standard ICS;標準ICS  Engineering keyboard:工程鍵盤 Mouse:鼠標 ICS with dual-stacked CRT:帶層疊CRT的ICS。

                    圖4.2 ICS站的外觀和組件名稱

（1）顯示單元
為一臺帶觸屏功能 的21″分辨率的CRT，可完成16色全圖像顯示。

（2）操作鍵盤
操作CS的監控。它使用防塵防濕薄膜鍵，還包括基于“一觸”操作概念功能鍵組。主要的鍵及其功能如下所述。

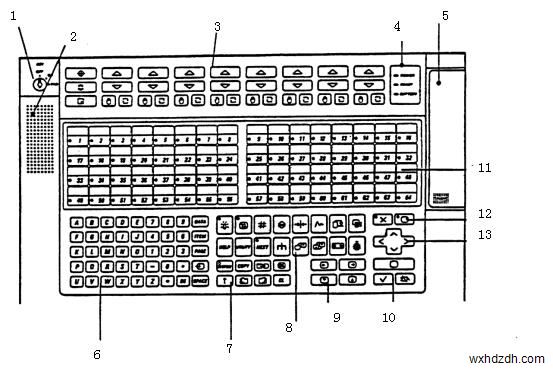

圖4.3為操作鍵盤的外形。
①功能鍵
         功能鍵為64個用于觸發應用程序，調出畫面和窗口的“一觸”的操作鍵。
         每個鍵均有一個LED指示燈和描述鍵定義功能的區域。
②控制鍵
控制鍵主要用于改變反饋控制的設定值，操作輸出值和塊的工作方式。這些鍵可同進操作8個回路塊。
③畫面調用
畫面調用鍵用來從各種類型的畫面中選擇需要的畫面。
④數據輸入鍵
數據輸入鍵用來指定位號和輸入數據。

⑤鑰匙鎖定方式開關
鑰匙鎖定方式開關位于鍵棠左上方，用來選擇通過鍵盤允許進行的操作。確切地說，這個開關規定的操作范圍取決于安全要求和操作組劃分。
KEY-0FF位置：僅能完成系統生成時定義的操作和監控功能。
KEY-ON位置：除KEY-OFF能完成的功能外，加上控制參數的改變和實用功能，包括站的維修功能。
鑰匙和工作方式間的對應關系。

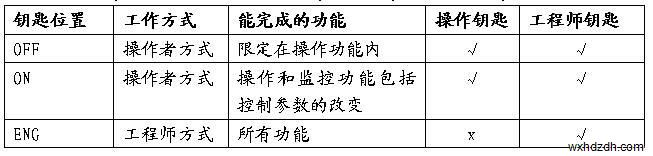

表4.2 用于鑰匙鎖定方式開關的操作和工程師鑰匙保證工作方式的安全

⑥狀態顯示燈LED
 狀態顯示燈LED指明電源狀態（POWER），系統操作狀態（READY）和干電池態（BATTRY）。

1:鍵鎖定工作方式開關    2:蜂鳴器(內裝喇叭)  3:控制鍵
4:狀態顯示LED        5:系統維修板面    6:數據輸入鍵
7:輔助畫面調出鍵     8:畫面調用鍵       9:滾動鍵
10:報警確認鍵     11:功能鍵   12:操作確認鍵    13:光標鍵

          圖4.3 操作鍵盤外形
（3）鼠標
ICS有一個3按鍵鼠標。
鼠標用來選擇CRT上（畫面上）顯示的項目。

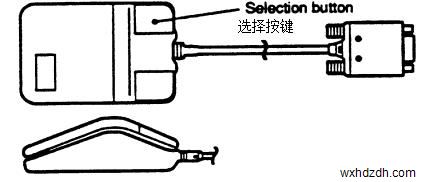

當前鼠標的位置在畫面上用鼠標光標 表示（在標題條內顯示為[]。稱之為選擇按鍵的左側按鍵是使用頻度最高的按鍵，圖4.4為鼠標的俯視和側視圖。

（4）工程鍵盤

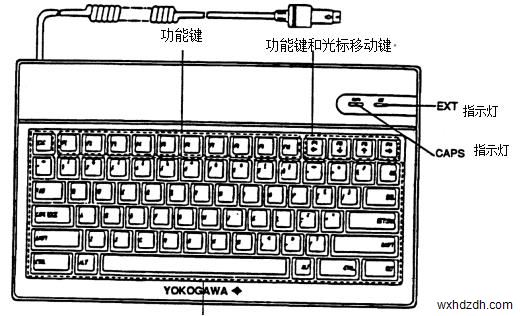

工程鍵盤主要用于C語言編程和實用功能操作，平時放在操作鍵盤桌內部。它和打字機鍵盤一樣為全程擊鍵，外形如圖4.5所示。

字符鍵

               圖4.5   工程鍵盤外形

（5）數據處理單元
ICS使用最新的電子技術，有兩臺Montorola32位MC68040微處理器和顯示處理。主內存和硬盤存貯容量也有很大的增加。

4.4 冗余度和可靠性
高性能的ICS站能配置雙重硬盤，或稱鏡像盤。每套盤中的數據完全相同，當有一套       盤故障時，操作和監控可由另一套盤繼續。
