本章講述高性能信息命令中心（高性能ICS）的人機接口功能。實際操作可參見培訓中心用課本。

目             錄

6.1 關鍵詞條 1
6.2 高性能型ICS的功能結構 2
6.3 操作畫面概況和切換 3
6.3.1 操作畫面概況 3
6.3.2 多顯示器（CRT）操作 4
6.4 顯示畫面的類型 5
6.5 窗口操作功能 7
6.5.1 操作窗口 8
6.5.2 系統信息區 9
6.6 多媒體功能 10
6.7 應用容量 11

6.1 關鍵詞條

下列各項為本章中將研究的內容。
（1）ICS的各種功能 6.2
（2）操作畫面類型 6.3
（3）操作組 6.3
（4）全尺寸畫面 6.4
（5）半尺寸窗口 6.4
（6）放大1.5和4倍的畫面 6.4

6.2 高性能型ICS的功能結構

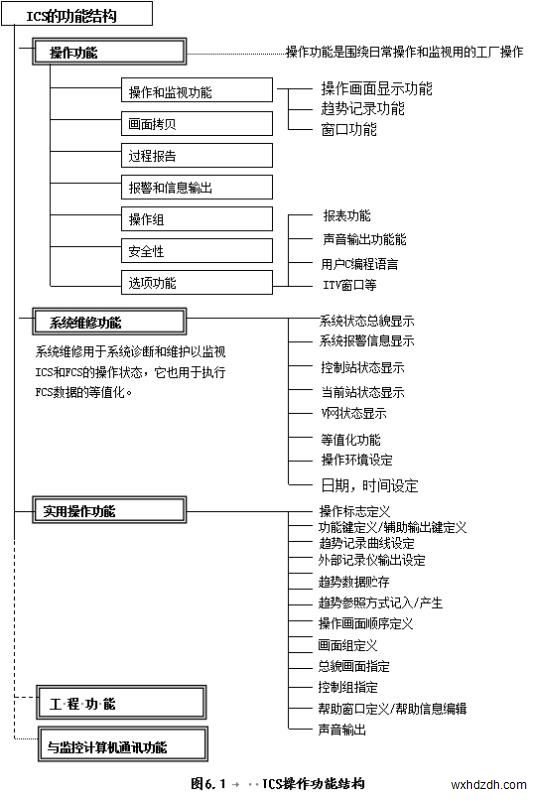

圖6.1   ICS操作功能結構

6.3 操作畫面概況和切換
6.3.1 操作畫面概況

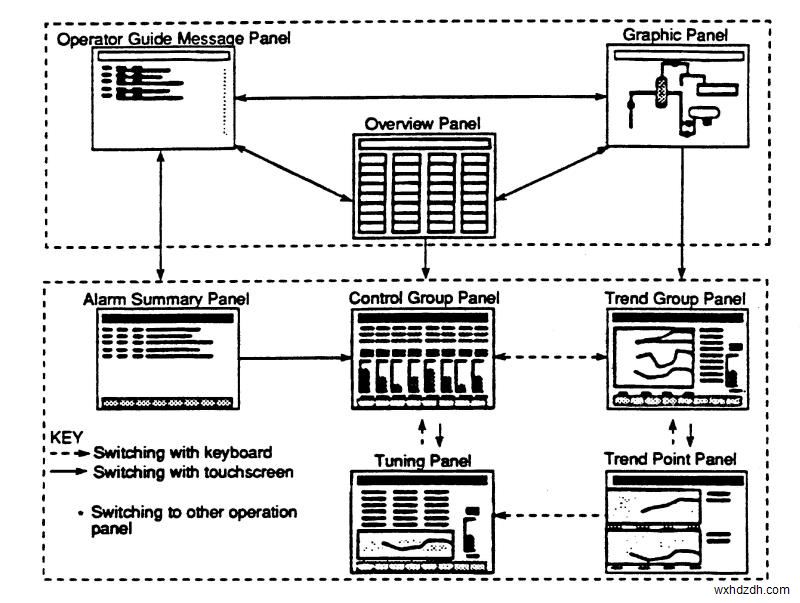

ICS具有一套操作畫面，用于監視和操作。圖6.2表示了如何進行這些畫面彼此間的切換。每個畫面的均可用觸屏功能、功能鍵、軟鍵和鍵盤上的畫面調用鍵調出。

圖中說明英文文字如下:
Operator Guide Message Panel: 操作指導信息; Graphic Panel: 圖像畫面;
Alarm Summary Panel:報警匯總畫面;  Control Group Panel:控制組畫面;
Trend Group Panel:趨勢組畫面;  Switch with keyboard : 用鍵盤切換;
Switching to other operation panel:切換到其他操作畫面;
Tuning Panel:回路調節畫面;  Trend Point Panel:趨勢點畫面;
Overview Panel:總貌畫面.
圖6.2    操作畫面的切換

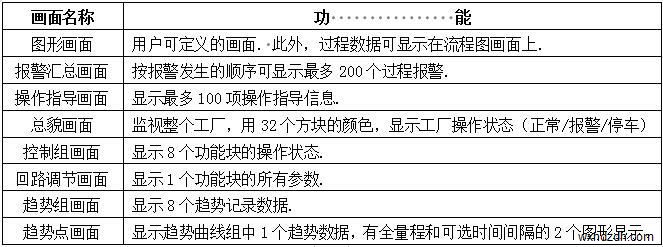

       表6.1    操作畫面

6.3.2 多顯示器（CRT）操作
 ICS具有連接兩臺或多臺顯示器協同操作的功能。
畫面組功能

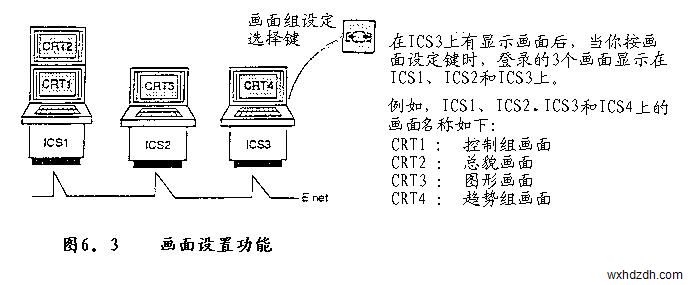

用戶可事先登錄畫面組合并同時將它們顯示在指定的顯示器上。當有兩臺或多臺ICS，或使用層疊式ICS時，畫面組功能是很有用的。

操作組

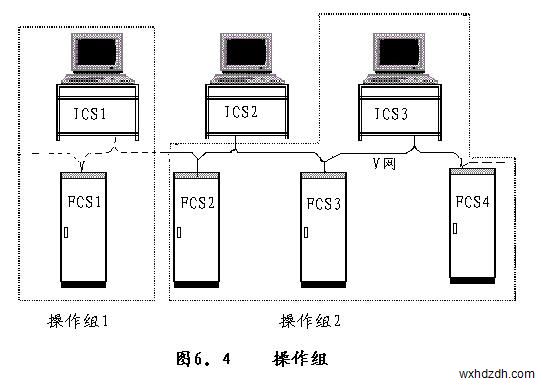

當系統中含有我臺ICS時，操作組用來指定某些ICS站和FCS站為一個組負責指定車間（裝置）的操作控制。某一操作組內的ICS不接受來自組外工廠部分的報警和信息。在圖6.4上，ICS1僅接受來自FCS1的報警和信息，而ICS3僅接受FCS2，FCS3和FCS4來的報警和信息。ICS2不屬于任何指定的操作組，它接受系統中所有FCS來的報警和信息.

6.4 顯示畫面的類型
 下列尺寸的畫面可顯示在ICS 的主畫面上。
 ①全尺寸畫面
全尺寸畫面是指1280×943點陣的畫面，它可顯示滿（CRT）主畫面的全部表面。它是ICS的基本顯示形式。

 ②半尺寸窗口

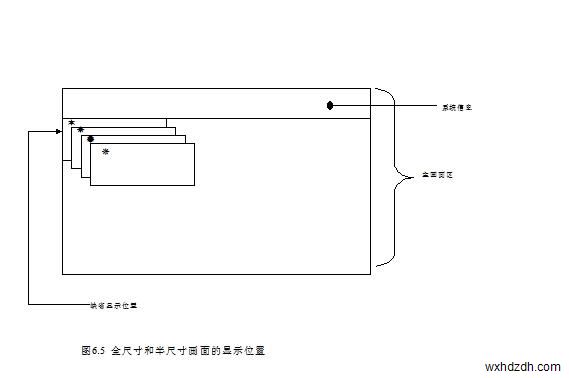

半尺寸畫面為640×442點，它的高度和寬度均為全尺寸畫面的一半。最多可以有4個半尺寸窗口同時顯示。除了在圖像畫面上指定位置的外，半尺寸窗口顯示在主畫面的左上方，按畫面的優先度，一個重疊在另一個之上。

③放大的1.5倍和4倍顯示的畫面

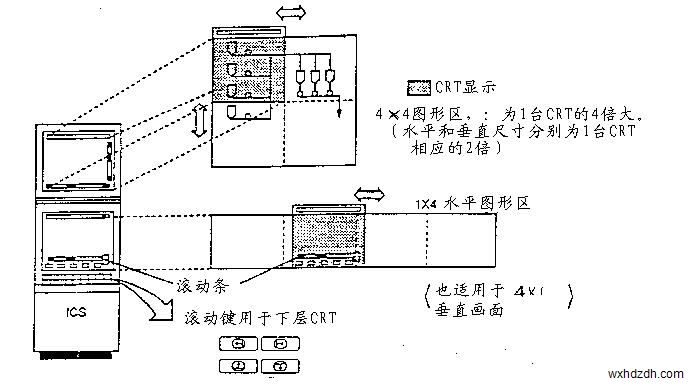

圖像畫面顯示的圖形可以放大，顯示面積為全尺寸畫面的1.5倍或4倍，使用大畫面滾動功能實現顯示。

圖6.6   圖形畫面上的放大顯示（本例中為放大4倍）

6.5 窗口操作功能
ICS備有多窗口功能.
在畫面上不需要連接監控的信息，需要時可用窗口顯示。由于窗口操作功能消除了調用其他畫面時需要的詳細的調用信息，使監控和操作簡單容易。
借助觸屏操作選擇窗口，可完成畫面切換、窗口切換和顯示操作指示信息。
通過窗口功能，可用窗口顯示上位監控機來的信息。
將多媒體功能和窗口功能結合，在窗口中可顯示工業電視的圖像。
半尺寸窗口可在一臺CRT上連續顯示4個畫面。

6.5.1 操作窗口

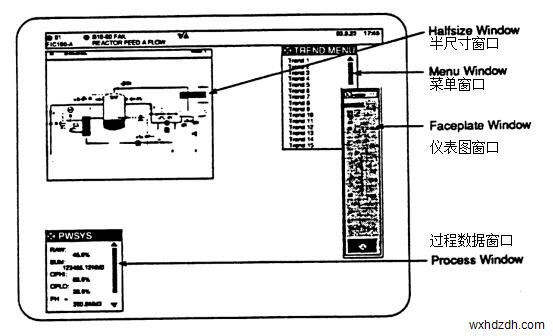

備有13種操作窗口。使用觸屏操作的一次觸屏或軟鍵操作，均可調出操作窗口。圖6.7為1個畫面顯示幾個窗口的例子。表6.3列出了各類操作窗口的說明。

圖6.7    窗口顯示的例子

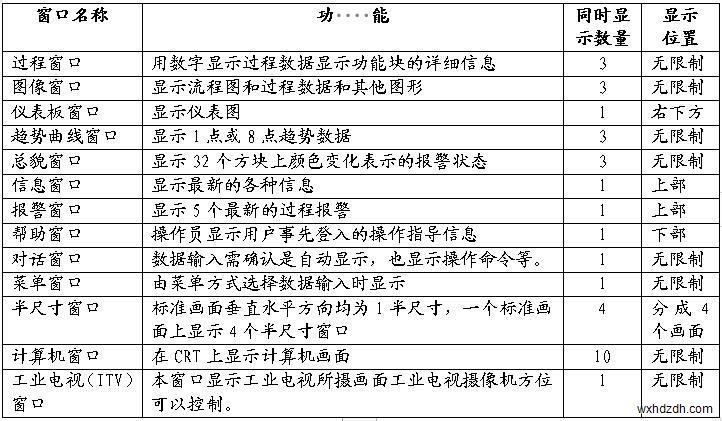

表6.2   操作窗口一覽表

6.5.2 系統信息區

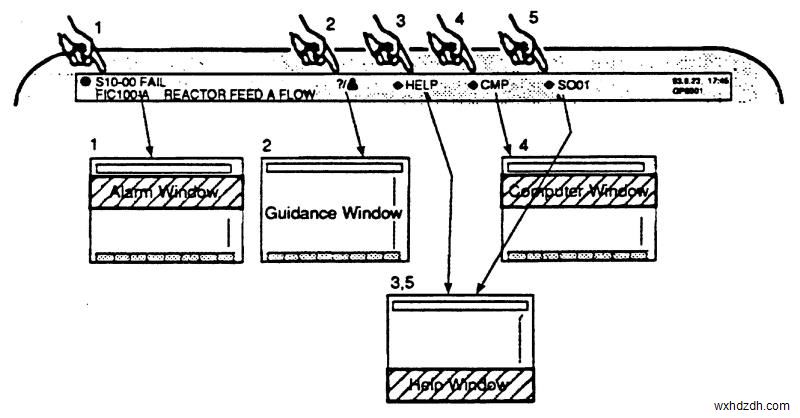

位于畫面頂部的系統信息區顯示各種信息。該區域內有5種觸屏點可用于調出相應的畫面或窗口 。

圖6.8  在畫面的系統信息區觸屏切換窗口

6.6 多媒體功能

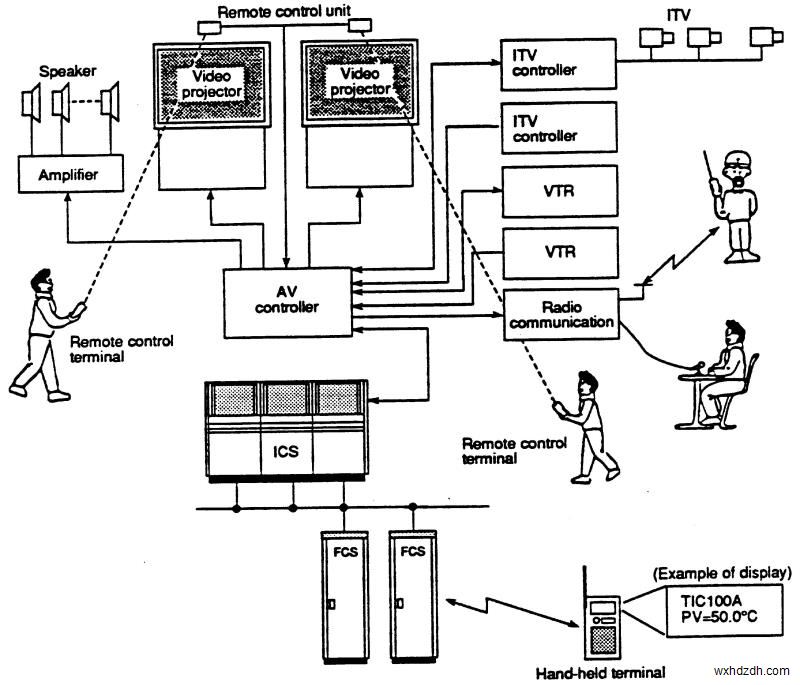

通過集成可能的人機接口設備，圍繞ICS可構成用于工廠操作的多媒體系統。（見圖6.9）.

ICS畫面圖像和其他站的圖像可用大屏幕顯示
一臺ICS可顯示工業電視（ITV）圖像
無線通訊
手持終端

Remote control unit:遠程控制單元; Speaker:揚聲器; Amplifier:放大器材;
Remote control terminal: 遙控終端; controller: 控制器;
Video projector: 投影儀;  Radio communication:無線通訊;
Example of display:顯示例子;  Hand-held terminal:手持終端

圖6.9   多媒體系統構成例子

6.7 應用容量
    表6.3  ICS的最大應用數量

ICS能讀取經E net連接的其他ICS上的趨勢數據.
